京都市交通局　市電　１６００型

１６００型

車両諸元表

車両番号			１６０５～１６１８	１６１９、１６２０	１６２１～１６３７	１６３８～１６５４	１６５５～１６５７	１６５８	１６５９～１６６６	１６６７
車　　種			中型ボギー車	〃	〃	〃	〃	〃	〃	〃
両　　数			１４	２	１７	１７	３	１	８	１
乗客定員	計		８４	〃	〃	〃	〃	〃	〃	〃
乗客定員	座席		３４	〃	〃	〃	〃	〃	〃	〃
車体	製作所		日本車両	〃	〃	汽車会社	〃	日本車両	〃	〃
	最大長さ（室内〃）		１０７００８４６０	〃	〃	〃	〃	〃	〃	〃
	最大巾（室内〃）		２３９０２２００	〃	〃	〃	〃	〃	〃	〃
	最大高さ（室内〃）		３８００２３００	〃	〃	〃	〃	〃	〃	〃
	ボギーセンター		４２００	〃	〃	〃	〃	〃	〃	〃
台車	製作所		住友製鋼所	〃	日本車両	汽車会社	〃	住友製鋼所	〃	〃
	型		KS-40L	〃	〃	〃	〃	〃	〃	〃
	軸受		コロ軸受　HJ-31	〃	〃	〃	〃	〃	〃	〃
	軸距		１３７０	〃	〃	〃	〃	〃	〃	〃
主電動機	型		SE-133B	HS-302A	〃	〃	TB-28A	〃	TDK-521A	HS-302A
	製作所		芝浦	日立	〃	〃	神鋼	〃	東洋	日立
	出力		37.28×2	〃	〃	〃	〃	〃	〃	〃
	ギヤ比	ビニオン	１４	〃	〃	〃	〃	〃	〃	〃
	ギヤ比	ギヤー	６４	〃	〃	〃	〃	〃	〃	〃
	ギヤー比		４．５７	〃	〃	〃	〃	〃	〃	〃
	定格回転数		８４０	〃	〃	〃	８２０	〃	８４０	〃
電動発電機	型		MG-53-S	〃	〃	〃	〃	〃	〃	〃
	製作所		三菱	〃	〃	〃	〃	〃	〃	〃
	入力	ＤＣ	1.8kw	〃	〃	〃	〃	〃	〃	〃
	出力	ＡＣ	1φ100V　0.8kVA	〃	〃	〃	〃	〃	〃	〃
	出力	ＤＣ
制御器			ＫＲ－８	〃	〃	〃	〃	〃	〃	〃
制動機			ＤＨ－１６ＰＶ－３	〃	〃	〃	〃	〃	〃	〃
戸閉機			ダイハツＴＫ－３Ｘ	〃	〃	〃	〃	〃	〃	〃
自重			１３．５００	〃	〃	〃	１３．５５０	１３．５５０	〃	〃
竣工年月（改造竣工年月）			S.12. 4～S.12. 6 (S.41.12～S.43. 2)	S.12. 7 (S.42. 3～S.43. 1)	S.13. 3～S.13. 6 (S.41.12～S.43. 3)	S.13. 3～S.13. 6 (S.41.12～S.43. 3)	S.13.10 (S.41.12～S.42. 3)	S.16. 7 (S.42.12)	S.16. 7～S.16. 8 (S.41.12～S.43. 1)	S.16. 7 (S.42.12)

１６０５	１６０６	１６０７	１６０８	１６０９	１６１０	１６１１	１６１２	１６１３	１６１４
１６１５	１６１６	１６１７	１６１８	１６１９	１６２０	１６２１	１６２２	１６２３	１６２４
１６２５	１６２６	１６２７	１６２８	１６２９	１６３０	１６３１	１６３２	１６３３	１６３４

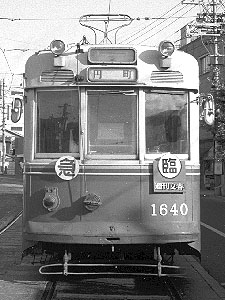

１６３５	１６３６	１６３７	１６３８	１６３９	１６４０	１６４１	１６４２	１６４３	１６４４
１６４５	１６４６	１６４７	１６４８	１６４９	１６５０	１６５１	１６５２	１６５３	１６５４
１６５５	１６５６	１６５７	１６５８	１６５９	１６６０	１６６１	１６６２	１６６３	１６６４
１６６５	１６６６	１６６７
